Конструктивні особенноости фрезерних верстатів з ЧПУ

Конструктивні особенноости фрезерних верстатів з ЧПУ

До недавнього часу цей клас обладнання був доступний до експлуатації лише в ручному режимі, через деякий час в автоматизованому, а зараз при загальної комп'ютеризації промислового виробництва з'явилася можливість перебудувати роботу звичайних верстатів у категорію верстатів з ЧПУ.

Системи ЧПУ бувають:
замкнутими – ці механізми оснащені датчиками, що контролюють хід виконуваних робіт, а також приводом, що відповідає за переміщення робочих деталей по конвеєру;
розімкнутими – такі пристрої оснащені кроковим електродвигуном призначеним для контролю процесу роботи всього агрегату, тут немає потреби в оснащенні обладнання датчиками і сам двигун стежить за точним виконанням всіх команд так як безпосередньо з'єднаний з програмним забезпеченням.

Переміщення вузлових агрегатів на обладнанні з ЧПУ здійснюється електродвигунами, які працюють на постійному струмі, а асинхронні силові пристрої задають напрямок обертання шпинделя за допомогою редуктора, пасової передачі і прямого приводу.

Між конструкціями фрезерних верстатів з ЧПУ і звичайним обладнанням за фрезеровочным робіт практично немає суттєвих відмінностей. Однак розміщення на них програм з числовим керуванням дозволило істотно підвищити точність виконуваних операцій, крім того, процес розрізання здійснюваний на великій швидкості в десятки разів покращує продуктивність і чіткість установки фрез та інших ріжучих інструментів.

Розміщення на верстатах з ЧПУ торцевих і кінцевих фрез дозволяє проводити на них обробку складних механізмів як з плоскими поверхнями, так і з такими, що мають складну просторову форму, а також штампів, прес-форм, кулачків і т. д. На верстатах також мають особливі робочі насадки, розміщуючи на них додаткові механізми, що дозволяє виконувати складні роботи з свердління і разверточные.

Все ж фрезери з ЧПУ для дерева і металу класифікуються за такими параметрами:
- виходячи з кількості так званих координатних переміщень бабки пристрою та її робочої поверхні;
- враховуючи спосіб надходження деталей на порізку – ручний або автоматичний;
- виходячи з кількості інструментів – одне-, двох - і багатоінструментальні;
- враховуючи положення шпиндельного вузла – поздовжнє або поперечне положення.

Самі фрези по металу мають різну компонування і як наслідок цього верстати з ЧПУ поділяються на вертикально, консольно і поздовжньо-фрезерні, а також широкоуниверсальные.

.
  На обладнанні горизонтального типу здійснюється зрізання і розрізання виробів мають великі розміри і корпусних деталей. У порівнянні з вертикальними установками вони менше використовуються на виробництві. А вертикальні володіючи величезною продуктивністю, швидкісними характеристиками і високою ефективністю по праву визнані самими універсальними. \

Головні вузли фрезерних верстатів.

Направляючі ковзання – найважливіші характеристики багатофункціонального фрезерного верстата. Вони володіють високим показником жорсткості і переміщуються за допомогою тертя ковзання, саме цей факт є причиною зниження швидкості пересування їх робочих механізмів і точності інтерполяції. Лінійні направляючі функціонують за рахунок тертя кочення і мають більш високу швидкість руху і низьку жорсткість.
Станина виготовляється двох видів - литий і зварної.
Станину зварного виду використовують для складання складної моделі верстата з обробки дерева або металу. В інших випадках більше підійде литий вид станини, яка має невисоку ціну, сильну жорсткість і має демпфуючими властивостями.
Шпиндель - вузол де здійснюється обробка деталей, він випускається двох типів:
1-й вид: пристрій поєднане з ремінною передачею або приводом муфти. Воно володіє невеликою швидкістю до 15 тисяч об/хв і має не високу ціну.
2-й вид: електродвигун з ротором, що відповідає за робочий стан фрез і різних ріжучих пристроїв. Ці диски мають на агрегатах, що займаються обробкою складних штампів і прес-форм. Застосування цього механізму дозволяє збільшити швидкість обертання всієї установки більш ніж на 100 тисяч об/хв. Проте із-за високої вартості вона менше затребуваний, ніж шпиндель першого виду.
Так само фрезер з ЧПУ обладнується підшипниками кочення аеродинамічними або гидростатическими. А сам електродвигун також можна розглядати як вузловий агрегат з системою ЧПУ. Ще один важливий вузол це магазин для інструментів, який відповідає за своєчасну подачу деталей на розрізання.

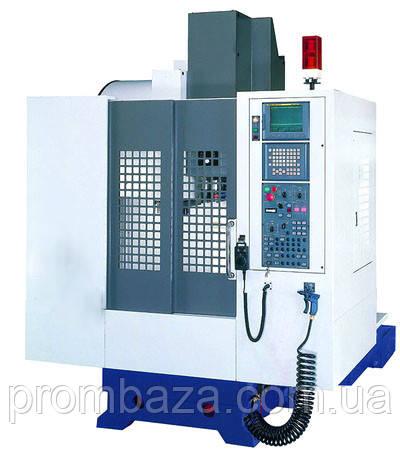

Нижче на малюнку представлені головні елементи вертикального фрезера з ЧПУ, де


1 - Елемент на якому кріпляться всі вузлові агрегати це станина.
2 - Робочий стіл, що переміщається в подовжньому (вправо/вліво) і поперечному (вперед/назад) напрямках по напрямних ковзання (3).
4 - Шпиндель - затискає оброблюваний виріб, з подальшою придачей йому обертання. Він зміцнюється на
5 - колоні, що переміщається по вертикалі (вгору/вниз).
6 - Так звана, двері - відкриває "вхід" до робочої частини обладнання.
7 - захисні Кожухи забезпечують захист оператора працює на обладнанні від розлітається стружки і від подається під тиском змащувально-охолоджувальної рідини.
8 - Магазин інструментів. В ньому зберігається все потрібне для різання виробів. За допомогою програми "Автоматична зміна інструменту" здійснюється його взяття з подальшим закріпленням у шпинделі.
9 - Стійка ЧПУ — це пульт керування верстата, фіксується на кронштейні, а при необхідності переміщається в положення комфортне для оператора.

Заходьте до нас. На сторінках нашого магазину ми продаємо якісне обладнання і ділимося інформацією необхідної Вам, щоб Ви зробили правильний вибір. У наступній статті ми продовжимо знайомство з цією групою промислових механізмів.
